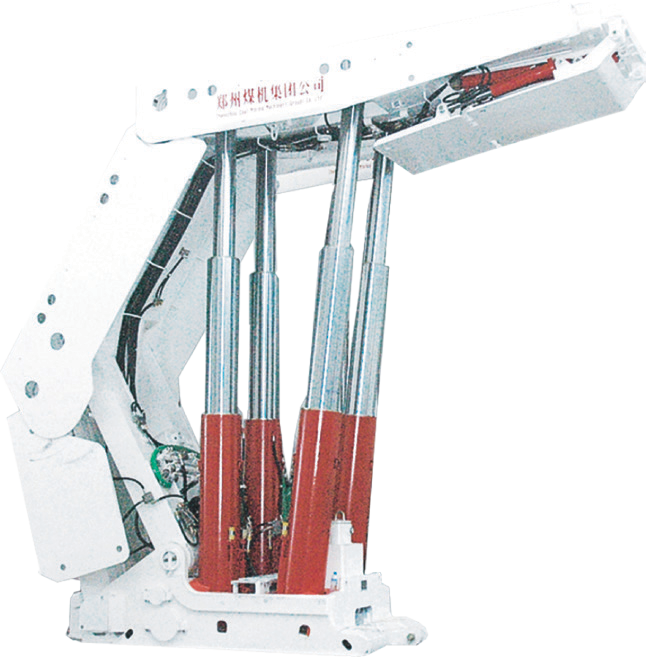

支撑掩护式液压支架
ZZ20000/28/62/D型
支架高度
2800-6200(mm)
支护强度
1.7-1.76MPa
重量
61.5t
操作方式
电液控制
获取资料
支撑掩护式液压支架
产品介绍
技术特点
相关产品
产品介绍
适用范围
1.实现厚煤层、超大工作阻力、超大伸缩比的一次采全高用途。
2.支架适应来压强烈的顶板,顶板控制效果显著。
3.支架采用电液控制系统,可以实现自动跟机、顺序移架、远程控制,可实现智能化、自动化工作面采煤需要。
产品规格
支架高度:2800-6200(mm)
工作阻力:20000kN
支护强度:1.7-1.76MPa
中心距:1750mm
推溜力:675kN
移架力:1303kN
操作方式:电液控制
运输尺寸:9300x1680x2800(mm)
重 量:61.5t
结构特点
1.1.75m中心距超大工作阻力、超大伸缩比的四柱支撑掩护式液压支架,工作阻力最大可达20000-24000kN;
2.支架能使用15°左右的工作面倾角;
3.支架前后立柱均为缸径φ400mm的高可靠性双伸缩立柱,固定形式采用外压板结构;
4.支架采用陡掩护梁、短四连杆的结构形式,增大支架背角,减少背矸面积,支架的安全性、可靠性、适应性提高。
技术特点
支撑掩护式液压支架
ZZ20000/28/62/D型
工作阻力范围(kN) 支架最大支护高度范围(m) 中心距(mm) 典型架型
2000-3800 <3.0 1500 ZZ3600/12/24
ZZ3600/13/26
4000-5200 <3.0 1500 ZZ4600/13/23
ZZ4800/14/28
3.0-4.2 ZZ4800/18/38
ZZ4800/19/42
5400-6400 <3.0 1500 ZZ6000/13/26
3.0-4.0 ZZ6400/17/35
ZZ6400/18/38
6500-8000 4.5-5.0 1500 ZZ6400/19/42
ZZ6400/22/45
ZZ7800/22/45
<3.5 ZZ7200/17/35
ZZ8000/18/35
3.5-4.5 ZZ7200/18/38
ZZ7800/20/42
ZZ6000/22/50
8500-15000 <4.0 1750 ZZ9000/16/32
ZZ10800/18/38
4.0-5.0 ZZ9000/20/42
ZZ9000/22/45
ZZ9200/24/50
ZZ10800/22/45
ZZ13000/24/50
ZZ15000/22/45
>5.0 ZZ15000/29/65
ZZ20000/28/62
