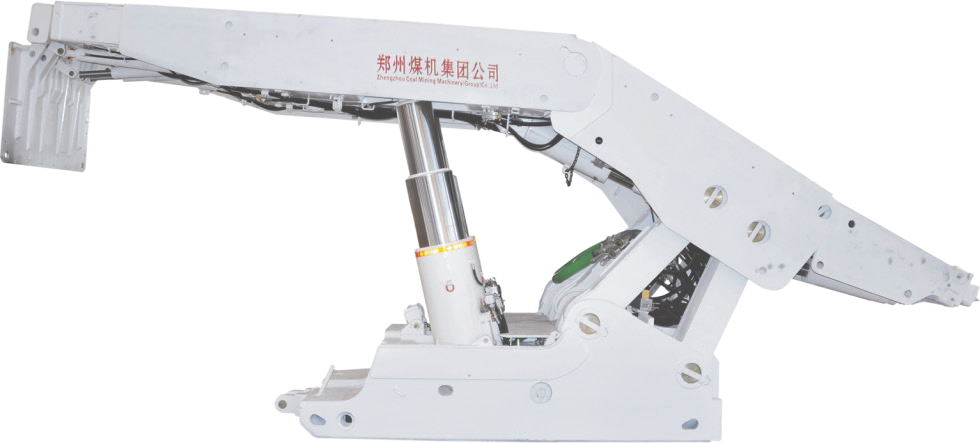

ZF-放顶煤支架
ZFY18000/25/39D
支架高度
3400-6300mm
支护强度
1.63-1.68Mpa
重量
77t
操作方式
电液控制
获取资料
放顶煤液压支架
产品介绍
技术特点
相关产品
产品介绍
产品名称
大采高两柱放顶煤液压支架
适用范围
适用于厚煤层全机械化长壁大采高 综放工作面,煤层倾角为近水平工作面。
结构特点
1、该支架是为榆北煤业制造的第1套大工作阻力两柱放顶煤支架;
2、配置高可靠性护帮机构、专利推杆结构;
3、采用二级尾梁放煤机构;
4、防挤后溜千斤顶特有设计;
5、整体顶梁带伸缩梁随行二级护帮结构;
6、立柱采用大流量供回液系统
产品规格
支架高度:3400-6300mm
工作阻力:21000kN
支护强度:1.63-1.68Mpa
中心距:2050mm
推溜力:1086KN
移架力:1841 KN
运输尺寸:10900×1950×3400(mm)
重量:77t
操作方式:电液控制
技术特点

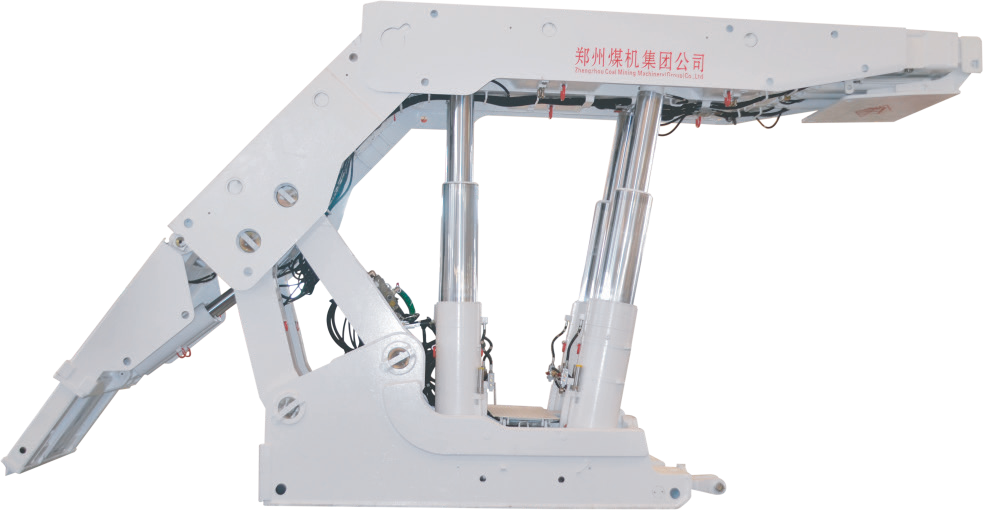

放顶煤液压支架(四柱)ZF21000/25/45D
ZF21000/25/45D
工作阻力范围(kN) 支架最大支护高度范围(m) 中心距(mm) 典型架型
2000-3800 2.4-3.2 1250-1500 ZF3000/16/25
ZF3800/16.5/26
ZF3800/17/28
ZF3800/17/32
4000-5200 <3.0 1500 ZF5200/16/26
ZF5200/17.5/28
3.0-4.0 ZF5200/19/30
ZF5200/17/32
ZF5200/17/35
5400-6400 <3.0 1500 ZF6400/17.5/28
3.0-4.0 ZF6400/19/30
ZF6400/17/35
ZF6400/19/38
6500-8000 <3.0 1500 ZF8000/17/28
3.0-3.5 ZF8000/19/30
ZF8000/20/32
ZF8000/22/35
ZF8000/18/35
ZF8000/19/38
3.5-4.2 ZF8000/20/42
8000-10000 3.0-3.5 1500-1750 ZF9000/20/32
ZF9000/22/35
ZF10000/20/32
3.5-4.2 ZF9000/19/38
ZF9000/20/42
ZF10000/20/35
ZF10000/19/36
ZF10000/20/38
ZF10000/22/42
<4.2 ZF9000/23/47

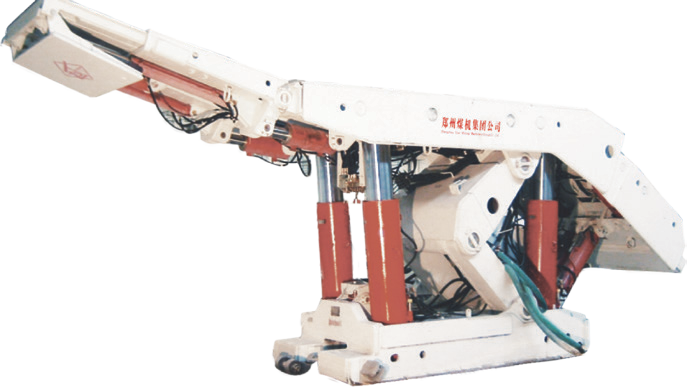

放顶煤液压支架(四柱)ZF12000/23/35H
ZF12000/23/35H
工作阻力范围(kN) 支架最大支护高度范围(m) 中心距(mm) 典型架型
12000-14000 3.5-4.2 1750 ZF13000/22/35
ZF13000/23/36
ZF13000/25/38
ZF13000/22/45
15000-23600 3.5-4.5 1750 ZF15000/26/38
ZF15000/23/43
ZF15000/25/45
ZF18000/28/45
ZF21000/25/42
ZF21000/25/45
ZF21000/29/45
ZF23600/29/45
放顶煤液压支架(两柱)ZFY18000/25/39D
ZFY18000/25/39D
工作阻力范围(kN) 支架最大支护高度范围(m) 中心距(mm) 典型架型
<3200 <3.0 1500 ZFY3200/16/26
4600-5000 2.5-3.0 1500 ZFY5000/14/28
ZFY5200/17/28
ZFY4800/16/30
10000-11000 3.5-4.0 1750 ZFY10000/20/35
ZFY10500/20/36
ZFY10000/22/40
18000 3.9 2050 ZFY18000/25/39
21000 3.9 2050 ZFY21000/25/39
21000 6.3 2050 ZFY21000/34/63
