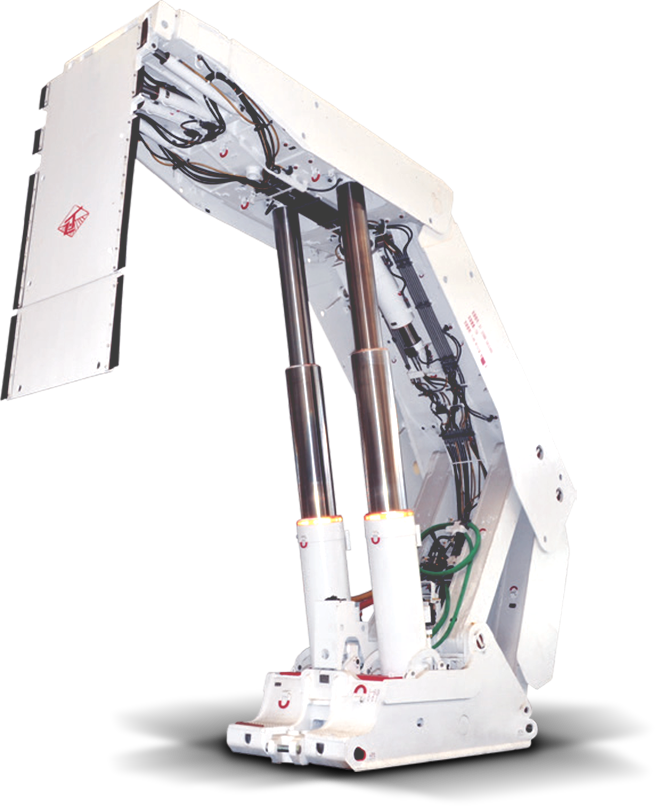

掩护式液压支架
ZY26000/40/88D型
支架高度
4000-8800(mm)
支护强度
1.78-1.83MPa
重量
99t
操作方式
智能化自动控制
获取资料
掩护式液压支架
产品介绍
技术特点
相关产品
产品介绍
更高标准
高可靠 采用更先进抗疲劳设计理念,可靠性高,设计寿命>8万次。
高效率 单架循环时间<10s,设计年产量2000万吨。
更安全 不仅运行安全可靠,更提供全方位的检修维护安全保障。
更绿色 乳化液零排放,三角煤回收,绿色开采。
智能化 姿态监测与自动控制、干涉预测、故障预警,实现智能化控制。
营销模式及服务
融资租赁、专业化服务、带设备达产等多种营销模式产品全寿命周期技术支持与4S售后服务。
产品特色
采用三角煤回收方式,相比传统方式推进5000米可多回收65万吨煤。
通过优化设计,解决了超大采高工作面顶板控制、煤壁稳定性、支架稳定性、抗冲击性及疲劳寿命的难题。研制了超长、超高可靠性、超大缸径立柱,立柱采用郑煤机自主开发高强度、高韧性、耐腐蚀新材料。
配备超大采高工作面智能化监测与控制系统,实现支架姿态监测与自动控制,设备干涉预测、故障预警、生产系统负载平衡速度匹配。
制造过程采用智能化等离子下料生产线、机器人焊接、刮削滚光和激光熔覆、焊缝处理等先进工艺。
技术特点
掩护式液压支架
ZY9200/09/18D型
ZY15000/33/72D型
ZY18000/32/70D型
ZY21000/36.5/80D型
工作阻力范围(kN) 支架最大支护高度范围(m) 中心距(mm) 典型架型
2200-2600 <2.5 1500 ZY2200/8.5/17
ZY2200/11/22
2800-3400 <2.0 1500 ZY3200/07/15
ZY3400/10/17
ZY3400/08/20
2.0-3.0 ZY3400/09/22
ZY3400/11/25
ZY3400/12/28
3.0-3.5 ZY3400/13/32
ZY3400/14/35
3500-4000 <2.0 1500 ZY4000/07/15
ZY4000/08/20
2.0-3.0 ZY4000/09/21
ZY4000/10/24
ZY4000/11/25
ZY4000/12/28
3.0-4.0 ZY4000/15/32
ZY4000/16/35
ZY4000/17.5/38
4200-5200 <2.0 1500 ZY4800/8.5/19
2.0-3.0 ZY4800/09/21
ZY5200/10/24
ZY5200/11/26
ZY5200/13/27
ZY5200/14/28
3.0-4.0 ZY5200/14/32
ZY5200/17/35
ZY5200/18/38
4.0-4 ZY5200/19/43
ZY5200/22/45
5500-7200 <2.0 1500 ZY6800/08/18
ZY6800/9.5/19
2.0-3.0 ZY6800/11/22
ZY6800/12/25
ZY6800/14/28
3.0-4.0 ZY6800/15/32
ZY6800/17/35
ZY6800/18/38
4.0-5.0.5 ZY6800/20/42
ZY6800/21/45
ZY6800/24/50
7600-9500 <2.0 1750 ZY9200/09/18D
2.0-3.0 ZY9000/11/22D
ZY9000/14/28
3.0-4.0 ZY9000/15/32
ZY9000/17/35
ZY9000/18/38
ZY9000/20/40
4.0-5.0 ZY9000/22/45
ZY9000/24/50
5.0-5.5 ZY9000/25.5/55
10000-13000 <3.0 1750 ZY10500/11/22D
ZY10000/13/26D
ZY12000/14/28D
3.0-4.0 ZY12000/16/32D
ZY10000/17/35D
ZY10000/18/38D
ZY12000/20/40D
4.0-5.0 ZY12000/22/45D
ZY12000/25/50D
ZY12000/18/50D
5.0-6.0 ZY13000/26/55D
ZY13000/28/60D
6.0-6.5 ZY13000/28/63D
ZY13000/30/65D
13000-15000 <5.0 1750 ZY15000/22/45D
5.0-6.0 ZY15000/26/50D
ZY15000/28/55D
ZY15000/29/60D
6.0-7.0 ZY15000/29/63D
ZY15000/30/65D
ZY15000/33/67D
>7.0 ZY15000/33/72D
15000-18000 <5.0 2050 ZY18000/25/45D
ZY18000/26.5/50D
5.0-6.0 ZY18000/28/55D
ZY18000/29/60D
6.0-7.0 ZY18000/30/65D
ZY18000/32/70D
>7.0 ZY18000/34.5/74D
>18000 6.0-7.0 2050 ZY21000/33.5/70D
>7.0 ZY21000/34/72D
ZY21000/36.5/80D
>7.0 2400 ZY26000/40/88D
相关产品
矸石充填液压支架
ZC5000/19/34型
支架高度:1900-3400(mm)
中心距:1500mm
操作方式:手动操作
查看详情
放顶煤支架
ZFY18000/25/39D型
支架高度:3400-6300(mm)
中心距:2050mm
操作方式:电液控制
查看详情
支撑掩护式液压支架
ZZ20000/28/62/D型
支架高度:2800-6200(mm)
中心距:1750mm
操作方式:电液控制
查看详情
